Modelli e Specifiche Serie X

Allunghe e giunti cardanici - Caratteristiche tecniche

Le trasmissioni cardaniche sono comunemente conosciute come allunghe o cardani. Possono essere realizzati secondo diverse soluzioni, le nostre serie XA, XB, XH, XC, XL, XM, XS e XF racchiudono le caratteristiche principali per sopportare i carichi di lavoro più gravosi.

I nostri prodotti hanno largamente superato le richieste degli standard ingegneristici più severi. La gamma copre coppie da 180 a 14.000.000 di Nm, dove la serie XB rappresenta il fulcro della nostra produzione.

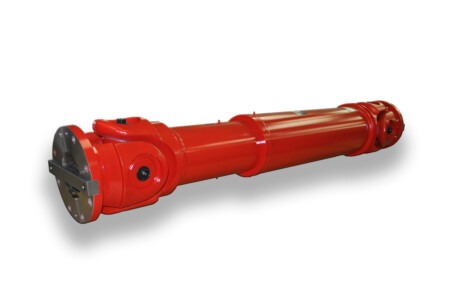

Allunga Rossa

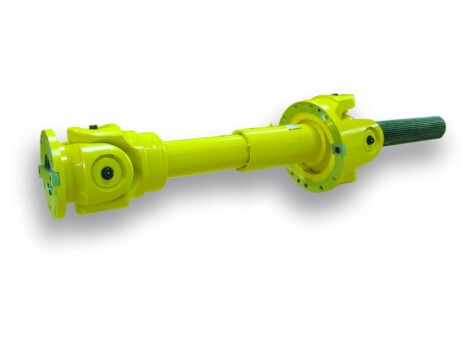

Allunga Gialla

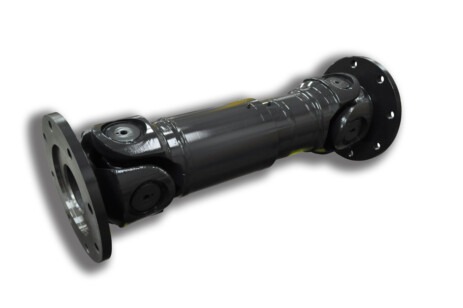

Allunga Nera

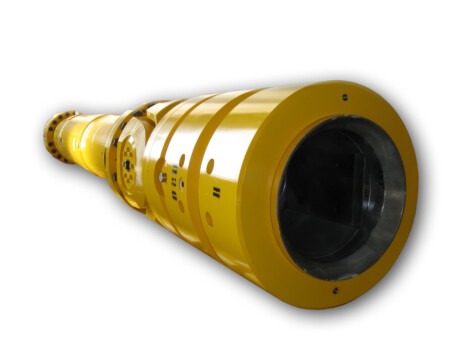

Allunga Speciale
Modello Caratteristiche Coppia Tn [KNm] Flange mm Angolazione
XA Servizio leggero / medio 0.18 - 27 58 - 250 25 - 35
XB Servizio medio / pesante 21 - 1.250 160 - 620 15 - 20
XH Servizio pesante 210 - 1.300 285 - 550 5 - 10 - 15 - 20
XC-F Servizio pesante 1.680 - 14.000 620 - 1.400 5 - 10 - 15
XF Passante (tunnel) 56 - 1.650 225 - 650 5 - 10 - 15
XL Esecuzioni speciali 18 - 320 160 - 390 15 - 20
XM Molle a compressione 18 - 3.200 160 - 700 5 - 10 - 15
XS Extra corta 56 - 1.250 160 - 620 5 - 10
